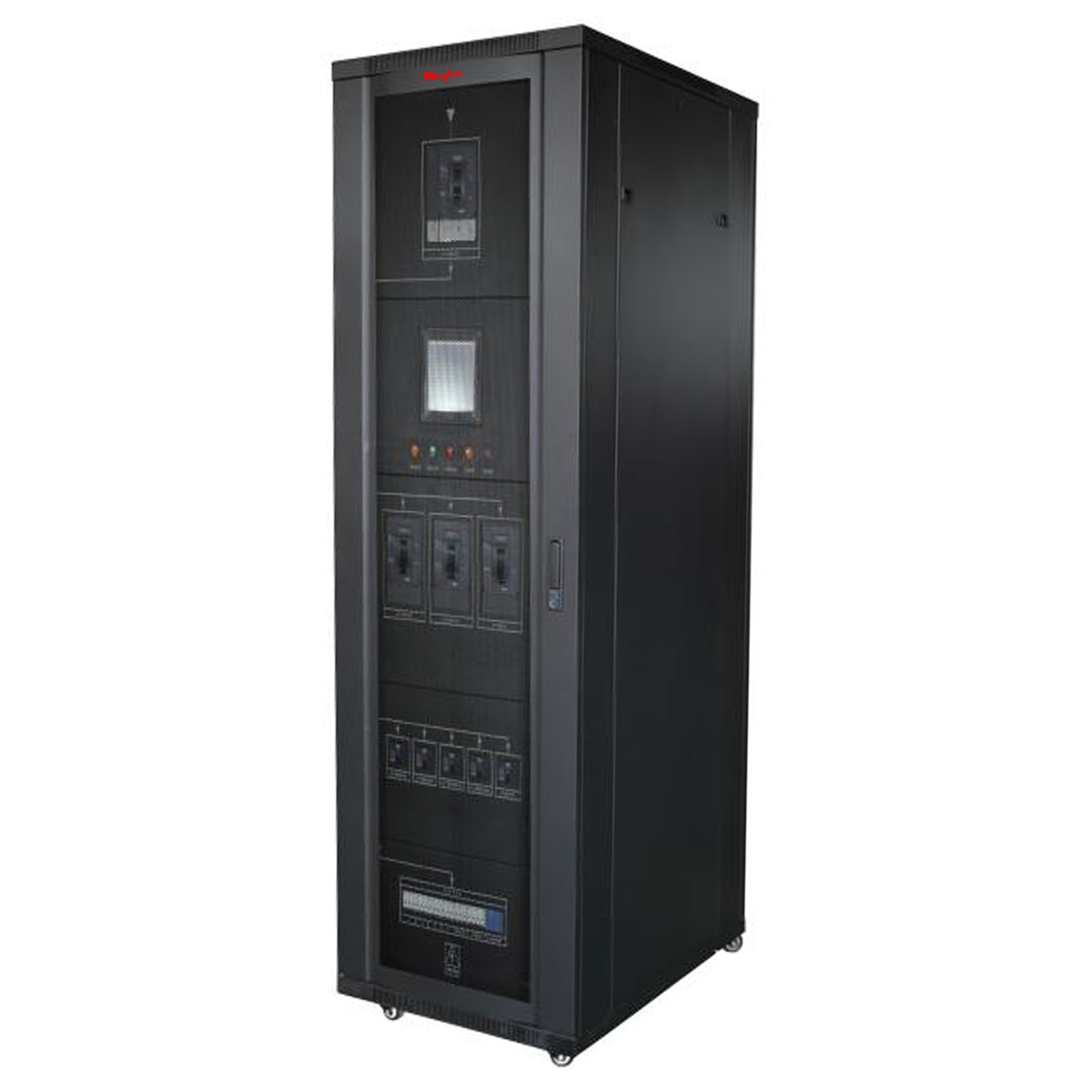

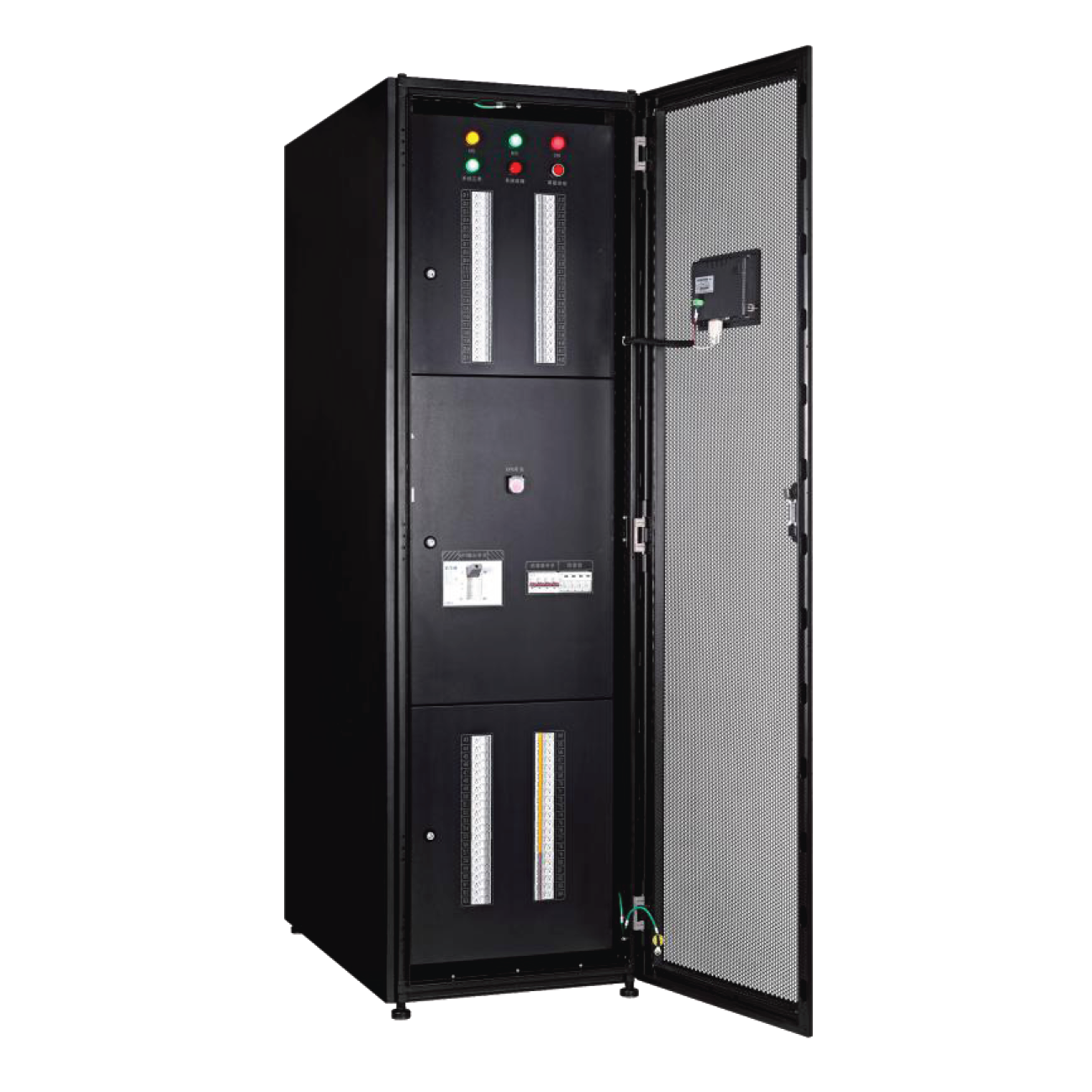

精密配电柜

产品简介

       容量： 20-300KVA（100~630A）；以上数据为典型值，只作参考，不作为工程计算依据；规格可随时更改，详情请联系我们。

       输入电压： 380/400/415V

       输出电源： 380/400/415V

       频率： 50/60Hz

柜体尺寸

       宽： 600mm / 800mm

       高： 1600mm(30U) / 2000mm(42U) / 2200mm(48U)

       深： 600mm / 800mm / 1000mm / 1100mm / 1200mm / 1360mm

       针对当前机房配电容易发生单点故障的现状，精密配电柜产品，为机房配电的建设和管理带来了全新的体验，主要应用于金融、电信、企业、政府的数据中心和机房，容量范围为20-300KVA。整个配电系统采用标准19英寸42U 的服务器机柜和模块化结构设计，搭配丰富的选件，可以根据数据中心的实际需要，为客户定制个性化的高可靠配电系统。

产品特点：

本地化智能监控

       配备7 寸大屏幕彩色液晶触摸显示屏，随时查询各主路和分路电压、电流、频率、有功功率、无功功率、电度、谐波等电力品质状况，可以实时记录负载曲线变化情况，以及系统在部分故障时的冗余能力。

实时风险预警

       当系统出现任何异常，如过载、缺相、电压偏高或偏低等情况，现场声光报警器立即提醒用户，同时通过机房监控系统，以及短信或电话等方式同时用户，以便及时采取措施，避免潜在风险。面板可保存10 年的历史记录和故障信息，便于用户分析故障原因，分清责任。

分路电流监控

       实时监测各输出分路的电流，并可分两段设定分路电流异常的预告警阀值，如对于32A 开关，可设定上限报警阀值为24A，上上限报警阀值为28A。这样可以预先发现故障或操作隐患，避免局部过

远程管理能力

       提供RS485 接口，可轻松将精密配电柜纳入机房动力环境监控系统，通过远端计算机实现在线实时

标配分路开关状态侦测

       实时监测各输出分路开关状态，对于电流过载等意外状况造成的开关跳闸能够快速告警，提高故障排除速度。

热插拔开关（选配）

       不需要更改任何配电线路即可进行电相位的调整，方便调节负载的三相平衡。也可在不断电的情况下，在线增加输出以及分路进行开关更换。

隔离变压器（选配）

       用于改变供电电压等级和制式，也可以隔离零线干扰，降低零地电压，达到计算机级接地保护目的。

EP0/REPO 功能（选配）

       当出现紧急情况时，可以对其操作以切断输入电源，保护人身与财产安全。

防雷模块（选配）

       精密配电柜产品可以配置防雷模块，提供高等级的防雷和浪涌过压保护能力。

技术参数

效率：>97%

输出开关：10-63A（单相或三相）

分路开关数：21-84 路（单相，UPS 输入输出一体配电柜）/168 路（单相，UPS 输出配电柜）

LCD 显示：大屏幕液晶彩色触摸显示屏，支持中英文现场可设置（标配7 寸触摸屏，可选10 寸或15 寸）

现场告警方式：声光告警

监控协议：Modbus-RTU 协议

通讯接口：2路RS485 同时通讯

主路监控参数：三相电压、电流、频率、零序电流、功率因数、有功功率、无功功率、视在功率、谐波电压、谐波百分比

主路告警项目：三相电压过压、欠压、缺相、三相不平衡

分路监控参数：实时电流、电压、负载百分比、及开关的通断状态

分路报警项目：分路过载预警、分路开路报警

报警干接点：防雷模块故障等，**4 路输入告警接入

接地/接零形式：单独的零排和地排

进出线方式：标配上下进出线

双母线系统：可选

机架式STS：可选

防护等级：IP20/IP21

工作温度：-10-50°C

工作湿度：0-95%
